Carson a bhios loidhnichean dubha a’ nochdadh a-rithist is a-rithist san extruder? Bidh an artaigil seo a 'teagasg dhut mar a nì thu co-dhùnadh gu luath a bheil e air adhbhrachadh le duilgheadas leis a' bharaille no an sgriubha.

Tha loidhnichean dubha tric air extruders air adhbhrachadh gu sònraichte le truailleadh stuthan amh, tasgaidhean gualain air an uidheamachd, agus co-phàirtean caithte. Feumaidh na cùisean sin sgrùdadh agus lorg a rèir nan ceumannan gu h-ìosal.

1. Cùisean stuthan amh agus stuthan cuideachail

Is e seo an adhbhar as cumanta agus bu chòir prìomhachas a thoirt dha.

Neo-chunbhalachd stuthan amh: Faodar stuth dubh cèin, leithid duslach, sprùilleach meatailt, no prìomh bhaidsean eile, a thoirt a-steach do na stuthan amh aig àm cinneasachaidh, stòraidh no còmhdhail.

Taiseachd no truailleadh stuthan amh: Faodaidh cus taiseachd anns na stuthan amh leantainn gu carbonachadh rè eas-tharraing àrd-teòthachd, agus mar thoradh air sin bidh specks dubha. Faodaidh truailleadh bho stòradh fada cuideachd leantainn gu cruthachadh stuthan dubh charred.

Cùisean masterbatch no cur-ris: Faodaidh droch sgapadh den masterbatch leantainn gu gràinean dubha cruinnichte. Faodaidh cus cur-ris (leithid antioxidants) leantainn gu carbonachadh aig teòthachd àrd.

2. Tasgaidhean gualain taobh a-staigh an uidheim: Às deidh cleachdadh fad-ùine, faodaidh stuthan fuigheall fuireach gu furasta anns a’ bharaille, an sgriubha, no an molltair, a’ leantainn gu carbonachadh agus cruthachadh loidhnichean dubha.

Glanadh neo-choileanta aig àm downt: Chan eil an stuth a tha air fhàgail sa bharaille agus an sgriubha air a ghlanadh gu tur às deidh an ruith roimhe. Nuair a thèid an inneal ath-thòiseachadh, bidh an stuth fuigheall seo a’ carbonachadh aig teòthachd àrd agus a ’measgachadh leis an stuth ùr. Suidheachadh paramadair cinneasachaidh neo-iomchaidh: Tha teòthachd eas-tharraing ro àrd, a ’dol thairis air teòthachd seasmhachd teirmeach an stuth amh, ag adhbhrachadh cus teasachadh agus carbonachadh anns a’ bharaille.

Mì-chothromachadh astar sgriubha le ìre biadhaidh: Tha astar biadhaidh ro shlaodach, fhad ‘s a tha astar an sgriubha ro luath, ag adhbhrachadh gum fuirich an stuth sa bharaille ro fhada, a’ leantainn gu truailleadh teirmeach agus carbonization.

3. Uidheam Pàirtean Caith no Teip

Faodaidh sprùilleach meatailt bho phàirtean caithte no neo-chunbhalachd a thig a-steach le ròin millte cuideachd loidhnichean dubha adhbhrachadh.

Caith sgriubha agus baraille: Às deidh cleachdadh fad-ùine, bidh am beàrn eadar ansgriubha agus barailleàrdachadh, ga dhèanamh furasta an stuth a ghlacadh agus a charbonachadh sa bheàrn. Faodaidh pùdar meatailt a thèid a chruthachadh le caitheamh measgachadh a-steach don stuth, a’ cruthachadh loidhnichean dubha.

Duilgheadasan Mould: Faodaidh tasgaidhean gualain no sgrìoban anns an t-sianal sruthadh molltair adhbhrachadh gu bheil an stuth air a ghlacadh agus air a charbonachadh aig àm sruthadh. Faodaidh ròin molltair millte leigeil le neo-chunbhalachd bhon taobh a-muigh a dhol a-steach don t-sianal sruthadh.

Filter Clog no Milleadh: Faodaidh sìoltachain leaghaidh nach deach a chuir nan àite airson ùine fhada a bhith clogged, a’ leantainn gu droch shruth stuthan agus cus teasachadh agus carbonachadh ionadail. Faodaidh sìoltachain millte leigeil le neo-chunbhalachd a dhol a-steach don mholltair gu dìreach. Thathas a’ moladh sùil a thoirt air an òrdugh “stuthan amh → glanadh uidheamachd → sgrùdadh accessories”. An toiseach cuir baidse de stuthan amh ùr an àite airson deuchainn. Às deidh dhut cuir às don duilgheadas stuth amh, cuir às agus glan am baraille, an sgriubha agus an molltair, agus mu dheireadh thoir sùil air inbhe sgeadachadh leithid an sgriubha agus an sìoltachan.

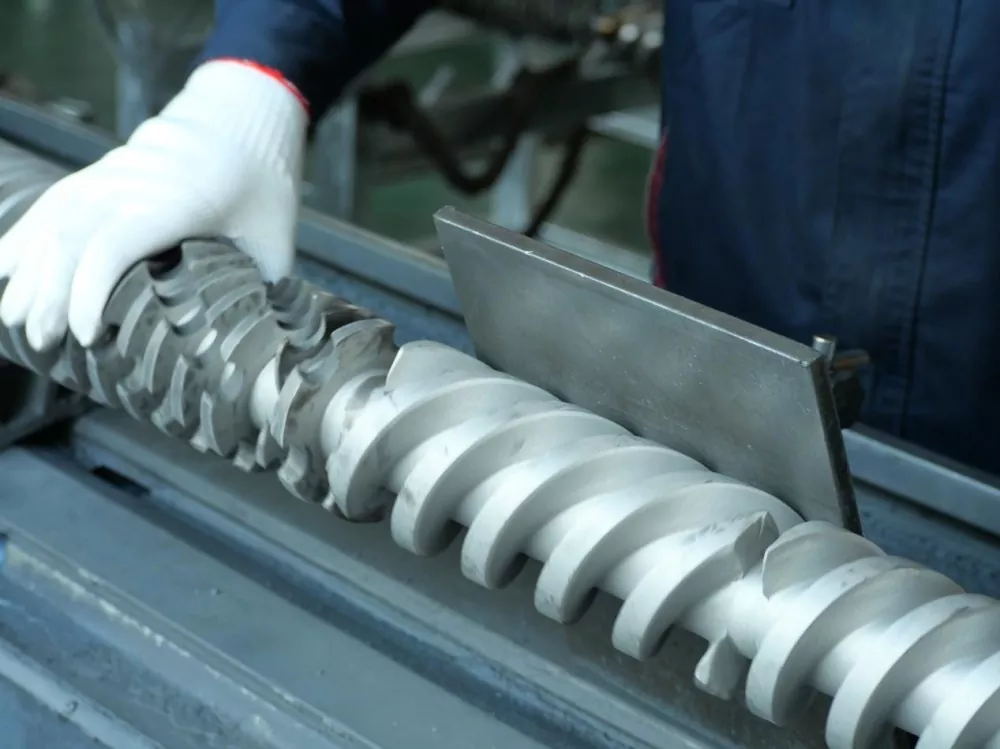

Mar a bhios an leaghadh plastaig a’ dol tro phròiseas iomlan a bhith a’ giùlan, a’ teannachadh agus a’ leaghadh a-staighan sgriubha, faodaidh eadhon an neo-fhoirfeachd uachdar as lugha a bhith na àite briodachaidh airson sreathan dubha. Tha garbh an uachdar a tha cumanta ann an sgriothan àbhaisteach ga dhèanamh furasta stuth a ghlacadh anns na beàrnan snàithlean aig àm cuairteachadh àrd-astar. Bidh seo, còmhla ri teasachadh a-rithist, a’ cruthachadh thoraidhean loisgte, aig a’ cheann thall ag adhbhrachadh sreathan dubha anns an toradh chrìochnaichte.

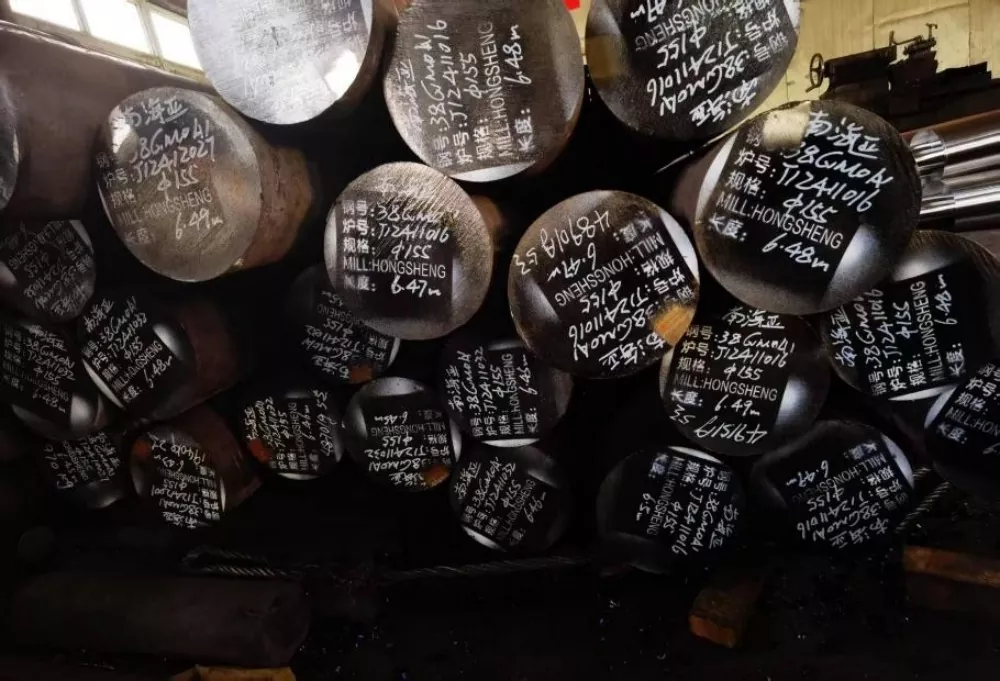

Tha taghadh stuthan cudromach cuideachd. Tha na sgriothan againn air an dèanamh de stàilinn alloy nitrided 38CrMoALA de chàileachd àrd. Bidh seo a’ dol tro làimhseachadh quenching agus nitriding seachd latha, a’ leantainn gu còmhdach nitrided 0.50-0.70mm de thighead agus cruas uachdar HV950-1050. Bidh na feartan stuthan sin a’ dèanamh cinnteach gu bheil caitheamh caitheamh sàr-mhath eadhon aig teòthachd timcheall air 200 ° C, a ’leudachadh beatha seirbheis an sgriubha le co-dhiù aon chòigeamh cuid an taca ri toraidhean àbhaisteach. Bidh seo a’ cur casg air togail stuthan ann an oiseanan marbh mar thoradh air caitheamh uachdar thairis air cleachdadh leudaichte.

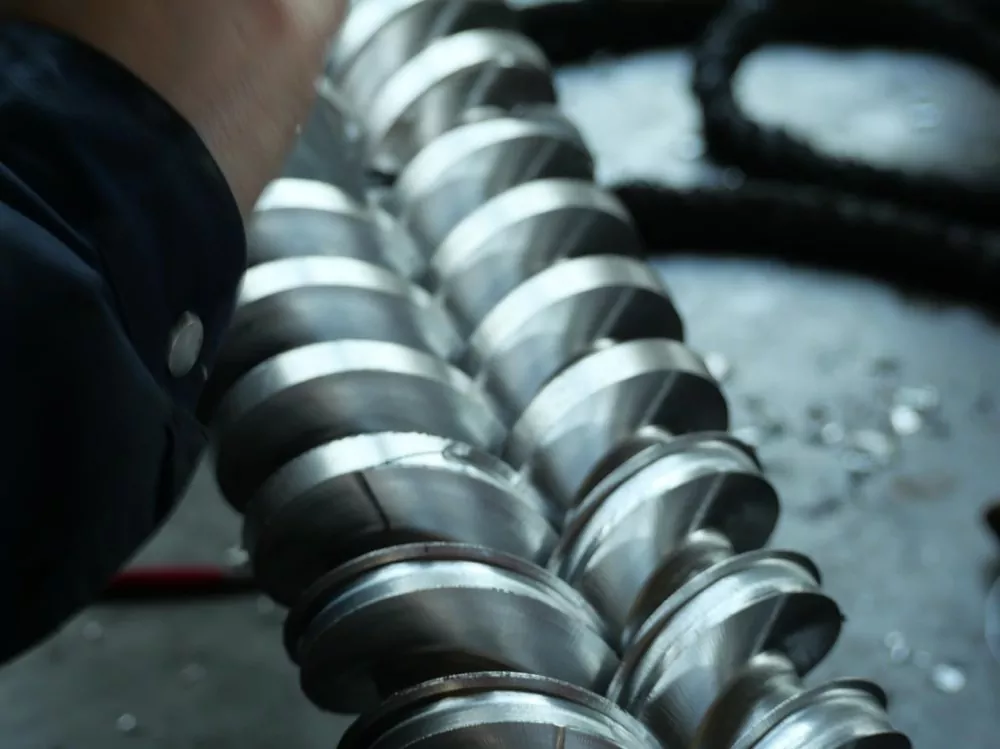

Tro innealachadh mionaideach, bidh an sgriubha a ’faighinn crìoch uachdar ìre sgàthan de Ra0.4 microns, grunn thursan nas àirde na ìre a’ ghnìomhachais. Tha seo ag eadar-theangachadh gu eadar-dhealachadh àirde nach eil nas motha na 0.4 microns gach millimeter de fhad uachdar sgriubha, dìreach 1/200mh trast-thomhas falt daonna. Tha an uachdar ultra-rèidh seo gu mòr a’ lughdachadh cunnart gleidheadh ​​​​stuth agus a’ cur às don t-slighe airson sreathan dubha sa chiad àite.
